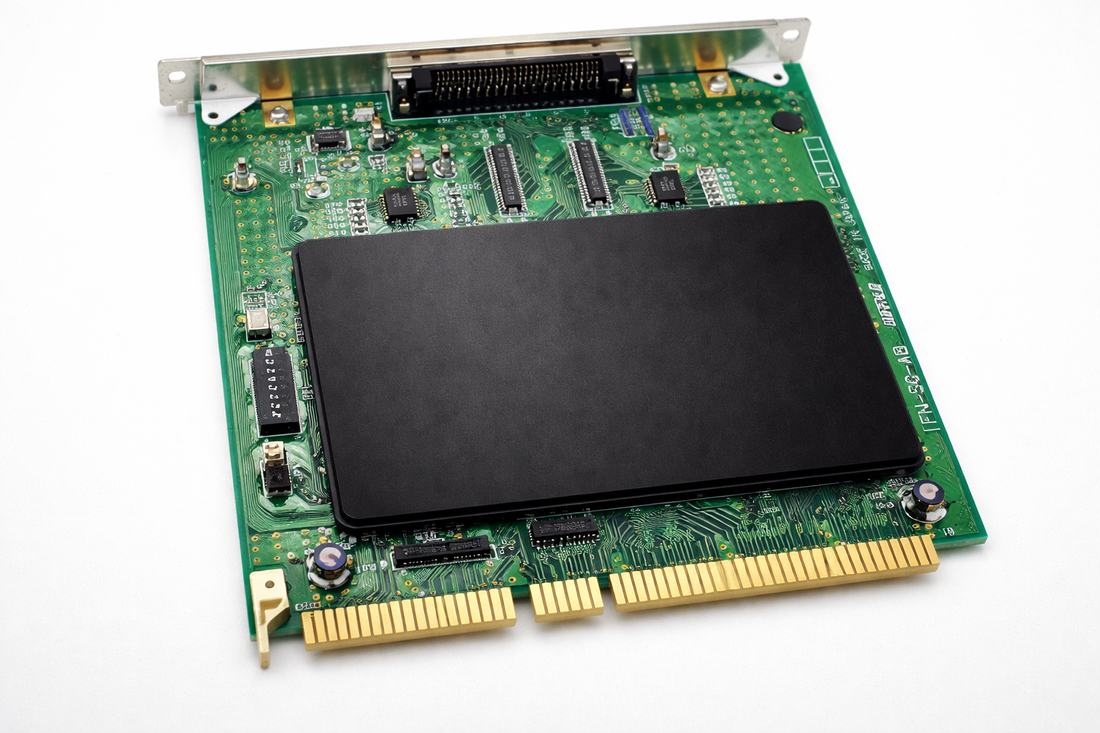

最近はほとんど見かけませんが、昔のグラフィックボードやネットワークカードの表面には、ブランド名や製品型番が印刷された“プラカード”が貼られていることがよくありました。
一見すると「見た目のため」「ブランディングのため」に見えます。実際それもゼロではありませんが、あれにはもう一つかなり重要なな役割がありました。
空中配線を隠す。
です。
そもそも「空中配線」って何？
空中配線というのは、基板（PCB）のパターンで完結させずに、細い導線や抵抗・コンデンサなどを“後付け”して、部品と部品を直接つなぐ修正のことです。
基板の上にチョンとハンダ付けされて、配線が宙に浮いて見えるので「空中配線」と呼ばれます。見たことがある人なら、あの“手作業感”のあるワイヤーを思い出すはず。
これは「職人芸」みたいに見えないことも無いですが、要するに**現場での“回避策”**です。
なぜ空中配線が発生するのか？
空中配線が生まれる理由は、だいたい次のどれかです。
1. 設計ミス・パターンミスが見つかった
量産直前や量産中に「この信号、繋ぎ先が違う」「ここでクロストークが出る」「GNDの戻りがまずい」などが発覚することがあります。
2. 部品変更で条件が変わった
例えば入手性やコストで部品を変更したら、信号品質が悪化してノイズが出た、規格が通らなくなった、など。対策として追加部品を入れる必要が出る。
3. “あと一歩”のチューニングが必要だった
動くけど不安定、特定条件で落ちる、EMIがオーバーする。こういう時に、抵抗を追加して波形を整えたり、コンデンサでノイズを吸ったりして安定させる。最速で手を入れる手段が空中配線です。
重要なのは、当時は「基板を作り直す」ことが今より重かった点です。基板改版には時間もお金もかかる。だから、スケジュールを守るために空中配線で対策して出荷という判断が現実的でした。
じゃあ、なぜ昔は多くて最近は減ったのか
これも理由は複合的ですが、ざっくり言うと「製造の品質・しくみが変わった」のが大きいです。
●設計ツールと検証環境が進化した
シミュレーションやDRC、SI/PI（信号/電源品質）系の確認が一般化し、致命的なミスが量産後に出にくくなった。
●基板製造のリードタイムが短くなった
改版の回転が速くなり、「直すなら改版してしまう」が選びやすくなった。
●高速化で“空中配線がリスク化”した
昔の速度ならワイヤーを飛ばしても動いてしまうことがあった。でも信号が高速になるほど、ワイヤー追加はインピーダンスもノイズも悪化させやすい。下手に触ると別の問題を呼び込む。結果として場当たり対策がやりにくくなった。
●実装の自動化・品質要求の上昇
見た目や再現性、信頼性の要求が上がり、「手作業の修正が載った製品」は出しづらい。検査・保証の観点でも扱いにくい。
つまり最近は、空中配線が「できない」のではなく、**総合的に“割に合わない”**んです。
そしてプラカードの出番
ここで、あのプラカードに戻ります。
空中配線は、見た目がどうしても“試作っぽく”なります。さらに言えば、ユーザーが基板を見た瞬間に「これ大丈夫？」と感じさせてしまいます。たとえ動作上は問題がなくても信頼感が落ちる。
だから、プラカードを貼る。
表向きはブランド名や型番で格好がつきますが、実際は空中配線や追加部品といった“現場の苦労”を、きれいに覆い隠す蓋でもあったわけです。
昔のプラカードはブランディングというより、むしろ「現場の都合をユーザーに見せないための化粧板」の役割が大きかったです。
そして、最近プラカードを見なくなった一番大きな理由は「高速化によりワイヤリングで対策」できなくなった、です。
出荷直前の商品の化粧箱から商品を取り出し、人海戦術＆徹夜で「空中配線」で修正対応。
PC業界がダイナミックだった90年代後半のお話です。
